中科華諾-垂直回轉庫介紹

時間：2018-09-30 來源：山西中科華諾機械裝備有限公司

中科華諾研發的智能倉庫分為兩大系列，智能回轉庫和智能升降庫。該產品自動化程度高、性能可靠、性價比高，完全可以替代進口產品，并且此產品已經形成系列化、標準化。下面我們將智能回轉庫的資料為貴公司做一個簡單的介紹，為貴公司智能倉庫改造工程及回轉庫選型提供一個參考。

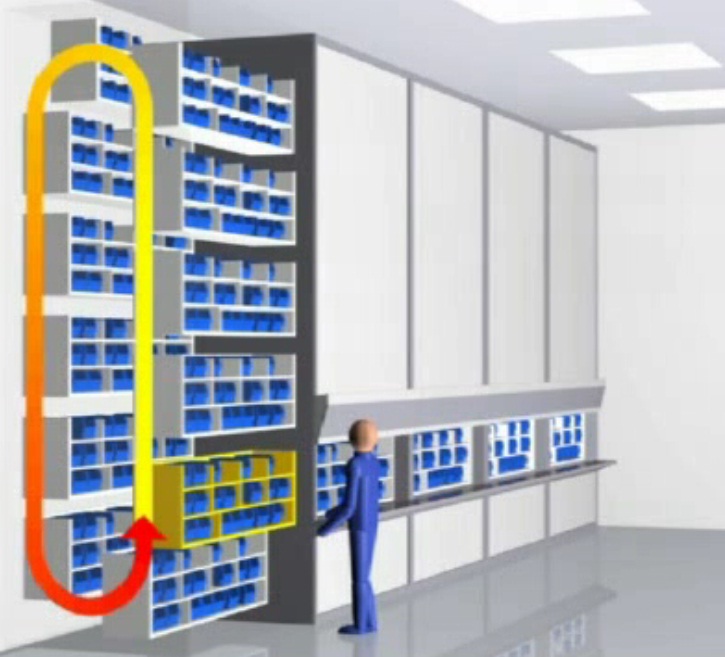

垂直回轉庫是以料斗為存儲單元，采用垂直回轉原理，料斗與鏈條相連,通過電機轉動帶動鏈條循環轉動，實現由貨到人的物流存儲方式。操作者通過查詢只需要點擊相應物品所在料斗號碼或weiyi碼,貨物自動送到出貨口，該設備采用PLC控制技術，具有智能化存取，權限設置等功能。

二、應用范圍：

    回轉庫廣泛應用于機關事業單位的人員檔案管理，醫院藥品器械管理、加工中心的工具、量具管理，零備件庫管理，電子元器件庫管理等。

三、優點：

    ——全自動化操作，存取物品方便，是“由貨到人”，不是人找貨，存取速度快，大大節省時間；

    ——充分利用空間，能夠在占地面積***小的情況下充分利用現有的空間高度，節約占地面積60%以上；

    ——回轉庫是封閉的，存儲的物品可以有效的避免灰塵、陽光的侵害；

    ——支架與外殼一體化制成，更加堅固，承載能力強；

    ——具有保密權限功能，密碼正確方可進入存取料操作；

    ——存儲空間可自動進行優化，有效的利用存儲空間；

    ——物料先進先出、旋轉運動***短路徑原則；

    ——簡單易懂、處理功能卓越的倉庫管理系統，可配備在多臺回轉庫上進行網絡管理，并可與公司的SAP、ERP、MES等系統進行無縫對接。

四、型號規格：

    我公司研制的垂直回轉庫主要分三大系列，輕量型HZK-254系列、中量型HZK-317系列、重量型HZK-380系列，在每種系列中根據料斗個數又分不同規格，見下列表格：

1、HZK-254系列                                                  表1

2、HZK-317系列                                                  表2

3、HZK-380系列                                               表 3

HZK-380系列（電機外置式）                                               表4

五、其他技術參數

1、回轉庫配有anquan光幕保護

2、本產品采用三相五線制，工作電壓：交流380V，工作頻率：50HZ。

3、系統配備4個RS-232接口，能連接多臺回轉庫和計算機、打印機以及其他外圍設備，實現網絡化管理。

六、占地面積

柜體的占地面積如下圖所示：

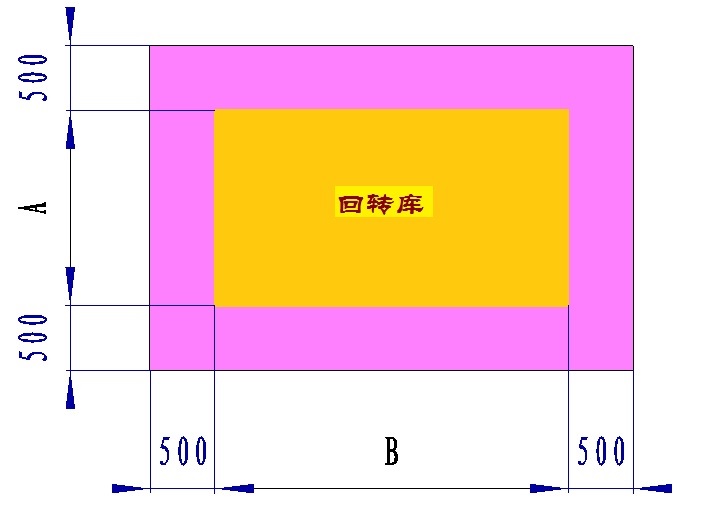

                  單臺回轉庫占地面積示意圖

圖中，A，B，分別代表回轉庫的深度和長度。庫體（包括周轉車部分）周圍500mm距離為方便安裝、拆卸、檢修回轉庫的預留空間，當多臺回轉庫安裝時，可并排組在一起。

七、產品圖片

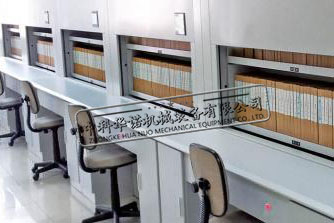

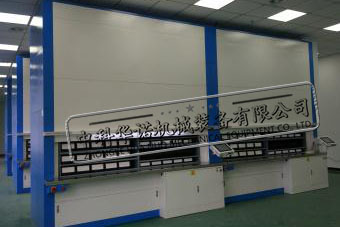

回轉庫

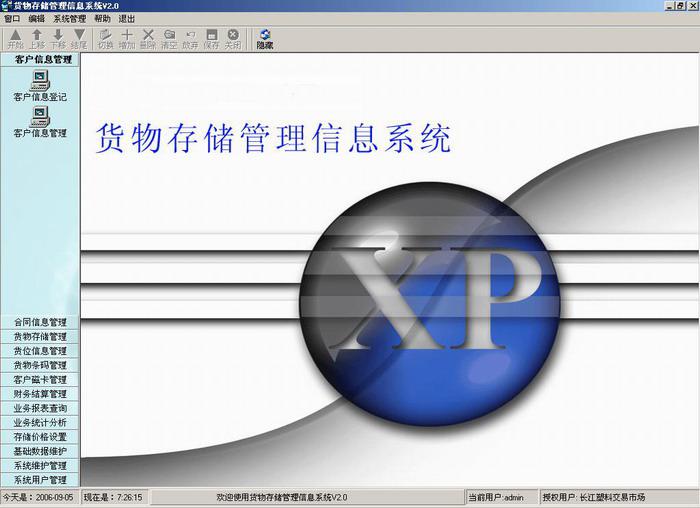

與計算機聯網庫存管理系統操作界面

八、售后服務

1．售后服務保證

1.1設計圖紙

我方在設備驗收時，向用戶交付設備安裝、運行、維護、檢修所需的圖紙及技術資料兩套（附電子文檔一份），包括：設備主要性能、技術參數、設備總圖、平面布置圖、回轉庫總裝圖、布線圖、電器原理圖及接線圖等。

1.2 使用說明書

我方在設備驗收時，向用戶交付：設備使用及維護手冊和配套設備的使用說明書及合格證。

1.3 設備維護保養

我方設備質量保證期為自設備驗收合格之日起兩年。驗收時，向用戶交付設備完整維護保養手冊一套（含機械、電氣），并在設備驗收三個月后，對設備進行一次局部免費維護保養，一年后對設備進行一次免費系統檢修。

1.4 易損件、關鍵部件

我方在設備驗收時，向用戶交付一套易損件、關鍵部件的清單（包括名稱、規格、型號）及采購指南。

1.5 備件、耗材

我方在設備驗收時，向用戶免費交付一套備件（包括電氣機械易損件）及備件、耗材清單（包括名稱、規格、型號）。

1.6 技術培訓

技術培訓面對人員為機電工程師和技術工人（操作工），培訓內容為機械及電氣維修和回轉庫操作。培訓方法為回轉庫驗收后集中三天時間培訓。

機電工程師的培訓內容：

（1）詳細講解回轉庫的設計思想和工作原理；

（2）易損件的選型原則；

（3）關鍵部位的日常維護方法；

（4）簡單故障的處理方法。

技術工人（操作工）培訓內容：

（1）  回轉庫簡介；

（2）  回轉庫anquan操作規程；

（3）  回轉庫操作方法；

1.7質量保證范圍

我方所提供的所有設備（包括自制、外購）均在質保范圍。

1.8質保期及服務方法

我方為設備控制系統提供一年免費保修，終身有償保修。保修期內，凡回轉庫控制系統所出現的非人為因素?fù)p壞故障，我們都將負責免費維修及備件更換。對其它原因造成的損壞，以及保修期結束后，我們?nèi)詫⒁詢?yōu)惠價格及時提供給用戶所需的各種備件、易損件。

1.9 應急響應時間

我方在接到用戶通知后，2個小時內給予明確答復，24小時內趕到現場，并保證在48小時內使設備恢復正常運行；如屬于軟件故障，我方會在2個小時內給予電話、傳真解答，若不解決問題，我方會在24小時內趕到現場，并保證在48小時內使設備恢復正常運行。

2. 技術、質量和anquan保證體系

   產品從設計開發、加工制造、設備預裝調、預驗收到交付客戶使用及售后服務，完全依照ISO9001：2008體系要求執行，做到以客戶為關注焦點。

3.  技術質量和anquan保證措施

3.1嚴把圖紙?jiān)O(shè)計關

圖紙?jiān)O(shè)計階段，嚴格按會簽制度執行。尤其是對產品的質量要求，圖紙表達要準確、詳細、清楚。

3.2 制定嚴格加工工藝

公司具有先進的機加中心和鈑金加工中心，具有良好的配套加工生產能力。嚴格按圖紙制定工藝流程，充分發揮自主優勢。在制定工藝時，既要注意加工效率，又要重視加工精度和質量，采用了一系列的保護措施，如采用氣體保護焊接和各種工裝夾具來保證產品的質量。

3.3 外購件、原材料、電子元器件的質量控制

嚴格按圖紙要求（合同要求）的生產廠家采購?fù)赓?gòu)件(含電子元器件)。選用進口產品或合資企業產品，而且盡量選用mingpai企業的mingpai產品，如部分電器外購件都從西門子、施耐德采購；電機從SEW、NORD采購；鏈條鏈輪從杭州東華鏈條有限公司采購；原材料采用標準的Q235冷板、20#冷軋無縫鋼管，并且產品入庫前要經過質量部檢驗、測試后方能使用。

九、包裝運輸

9.1關鍵部件用木箱或托盤包裝，并采取防潮、防震、防銹裝卸措施，確保貨物anquan運抵現場；

9.2設備采用汽車運輸?shù)叫璺剿◤S）內，費用由供方負擔。

9.3包裝設計堅固，易于吊裝、鏟運。

歡迎來公司參觀考察,順頌商祺!
